高支模自动化监测预警系统
系统介绍：
高支模自动化监测预警系统是北京中科熠创自主研发生产的一款将建筑施工安全监测与无线通讯技术相结合的综合监测系统，具有免布线、快速安装、高频数据采集、多参数集成及智能预警等特点的监测系统，广泛应用于高大模块板支撑系统浇筑施工、建（构）筑物结构变形及基坑开挖等具有重大风险的安全监测领域。

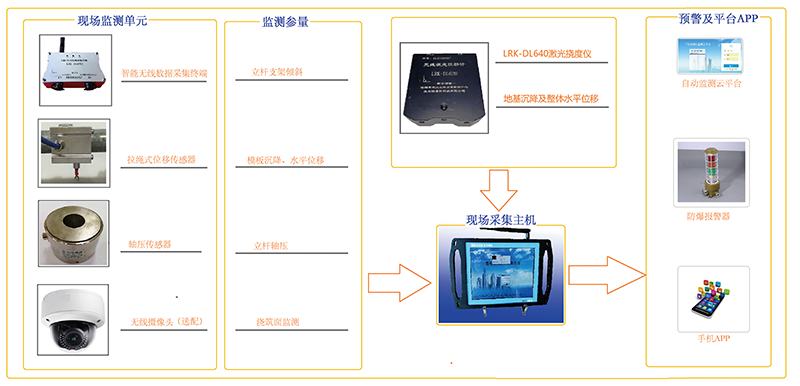

系统构架：
依据规范：
《建筑施工门式钢管脚手架安全技术规范》JGJ128-2010 《钢管满堂支架预压技术规程》JGJT194-2009
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 《建筑施工安全检查标准》JGJ59-2011
《建筑施工临时支撑结构技术规范》JGJ300-2013 《钢结构设计规范》GB50017-2003
《建筑结构荷载规范》GB50009-2012 《混凝土结构设计规范》GB50010-2010
技术参数：
项目
参数
项目
参数
主机显示
10.4寸彩色液晶屏
组网方式
Zigbee自组网
软件系统
嵌入式操作系统内置专业监测软件，可上传云平台
供电时间
＞72h
数据上传模式
LAN/WIFI/3G
传输距离
大于300m
最大采集通道
270/1HZ采样频率
压力量程
1-100KN
主机供电方式
内置电池、220V
压力精度
0.5%F.S
无线端口接口数
2个
位移量程
0-150mm
终端唤醒模式
无线唤醒，无物理按键
位移精度
0.5%F.S
终端可接传感器类型
压力、位移、电压、电流、模拟量信号、温度
倾角量程
±30°
水平位移量
100mm
通讯距离
＞300
水平位移精度
0.5mm
倾角精度
0.5%F.S
终端供电方式
内置可更换锂电池
终端电池
3.7V-6AH
系统特点：
◎ 一体式采集内置智能监测软件；
◎ 多用途无线终端，可自由组合 ；
◎ 采样频率：1HZ的高频采样；
◎ 远程开关终端，自动休眠，传输模块无物理按键；
◎ 智能无线数据采集仪最大可采集90组传感器共270通道；
◎ 独创采用激光标靶仪测模架水平位移和地基沉降，解决了支架水平位移测量问题；
◎ 无线传输距离：＞300M;
◎ 组网方式：Zigbee自组网；
◎ 传感器供电时间：大于72h;
◎ 主机内置锂电池和22V交流供电；
